如何利用Moldex3D模拟分析微细发泡射出成型?

in 产品技巧 on 3 月 17, 2014

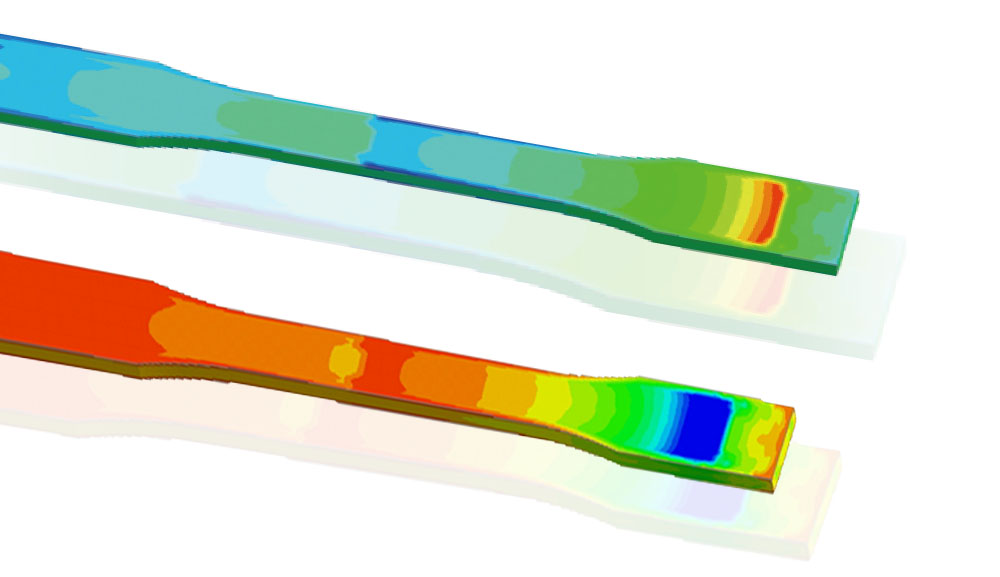

虽然微细发泡射出成型在过去几年已经越来越普及,但要想掌握气泡密度和大小分布仍然非常困难。本文将藉由Moldex3D特殊模块的操作设定详细说明微细发泡射出成型技术。

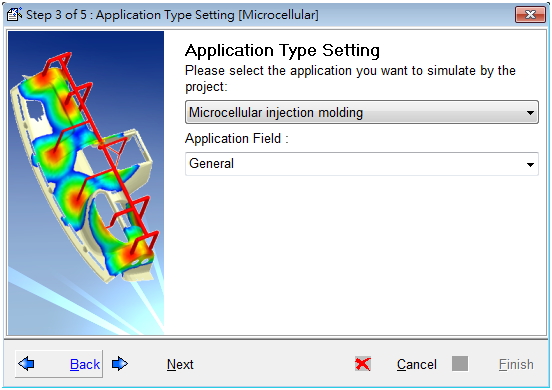

首先,在项目的求解器设定中,选择3D Solid Model Solver,然后选择Microcellular injection molding

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-1

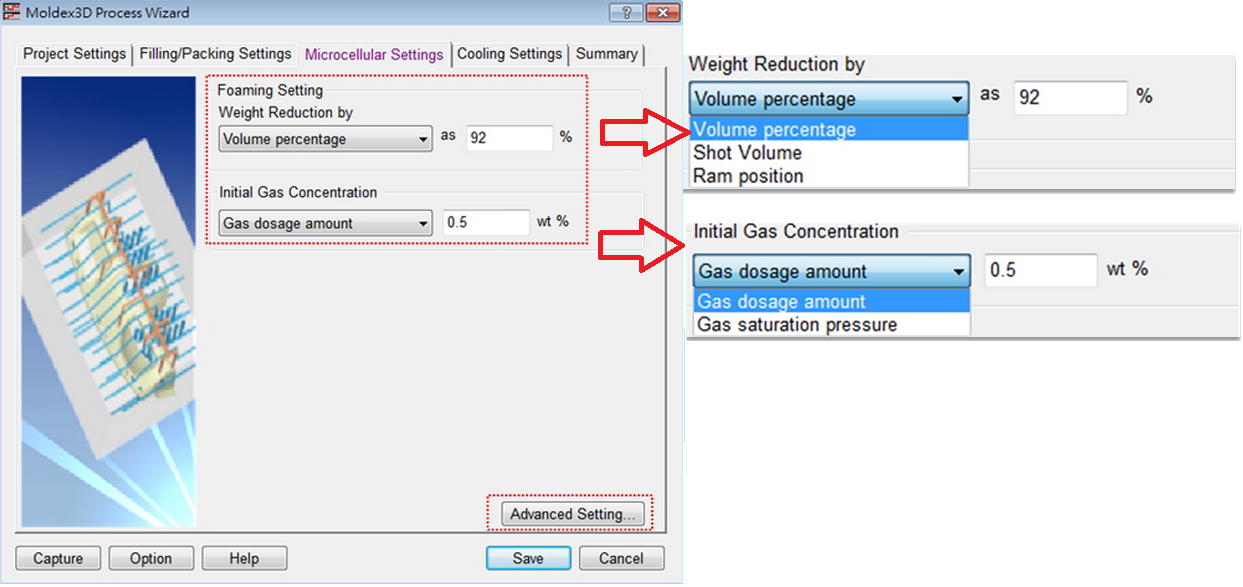

Moldex3D微细发泡成型提供以下两种发泡设定,分别是:

  • 减重
  • 初始气体浓度

foaming settings

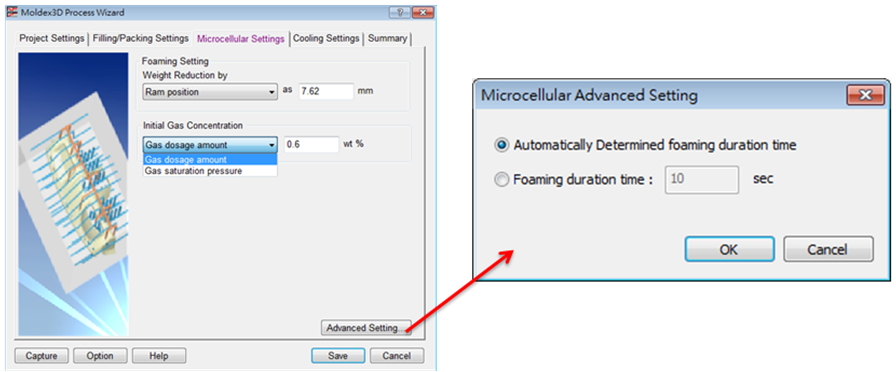

进阶设定(发泡持续时间)

使用者可在此设定发泡持续时间。若设为默认值(不设定时间)软件将会根据先前的发泡设定和材料设置自动测定发泡持续时间。
请注意:按下“进阶设定"后微细发泡进阶设定窗口将会弹出,使用者可在此设定发泡持续时间。

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-5

参数计算

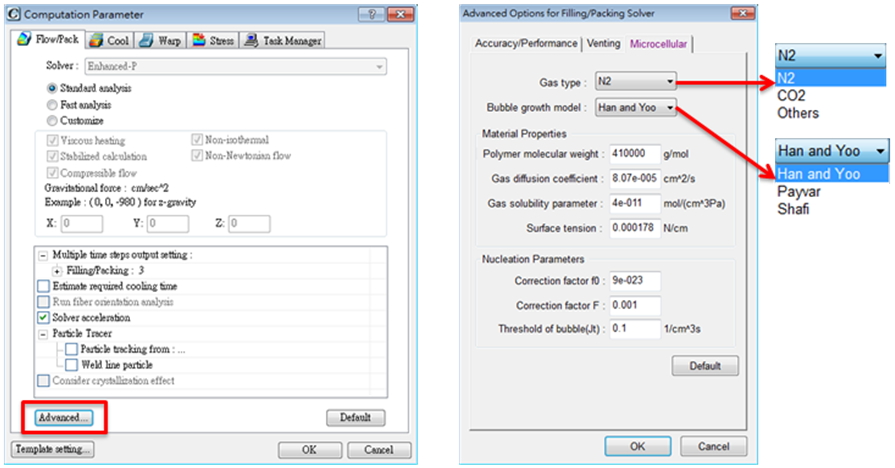

使用者可根据重量、扩散细数和表面张力等设定气体种类,此外也可以检视一些常用的气体属性,如氮气和二氧化碳等。气泡增长模型则有三种可选,包括Han and Yoo, Payvar 以及Shafi。
请注意: 在充填/保压页签下方点击 “Advanced(进阶设定)"可进入充填/保压求解器窗口,在此可进一步进行微气孔模拟参数设定,包括:气体种类、泡沫增长模型、材料属性和成核参数等。

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-6

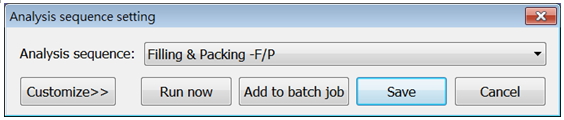

最后,选择所需的分析顺序按下“开始分析”进行分析模拟。

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-7

分析结果

  • 在工作区可以检视微气孔分析结果,如气泡大小和密度等。
  • 使用者可利用工具栏上的“结果剖面功能”查看模穴内部模拟结果。

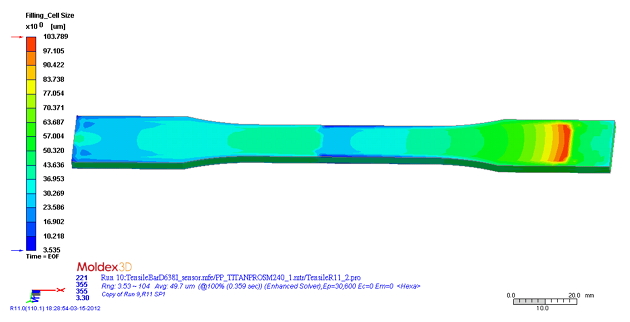

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-8气泡大小(气泡直径,微米)

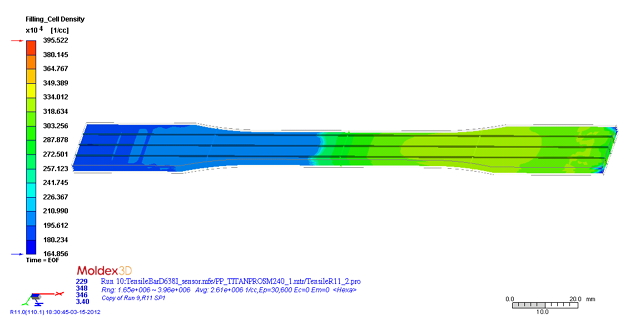

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-9气泡密度(气泡数密度,1/CC)

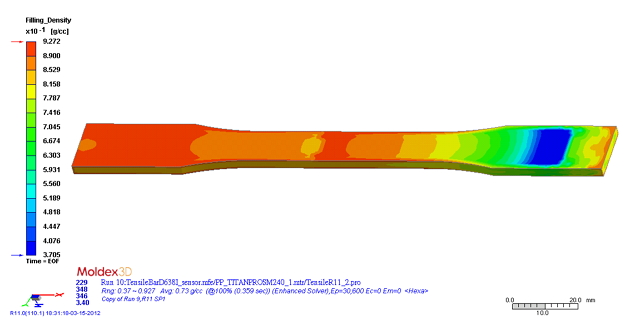

用户也可以检视密度分布以了解发泡过程中的减重效果。

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-10

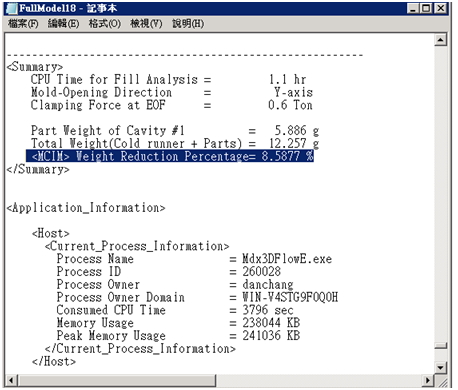

最后,减重比率会被记录归档。

how-do-you-use-moldex3d-to-simulate-microcellular-injection-molding-11
