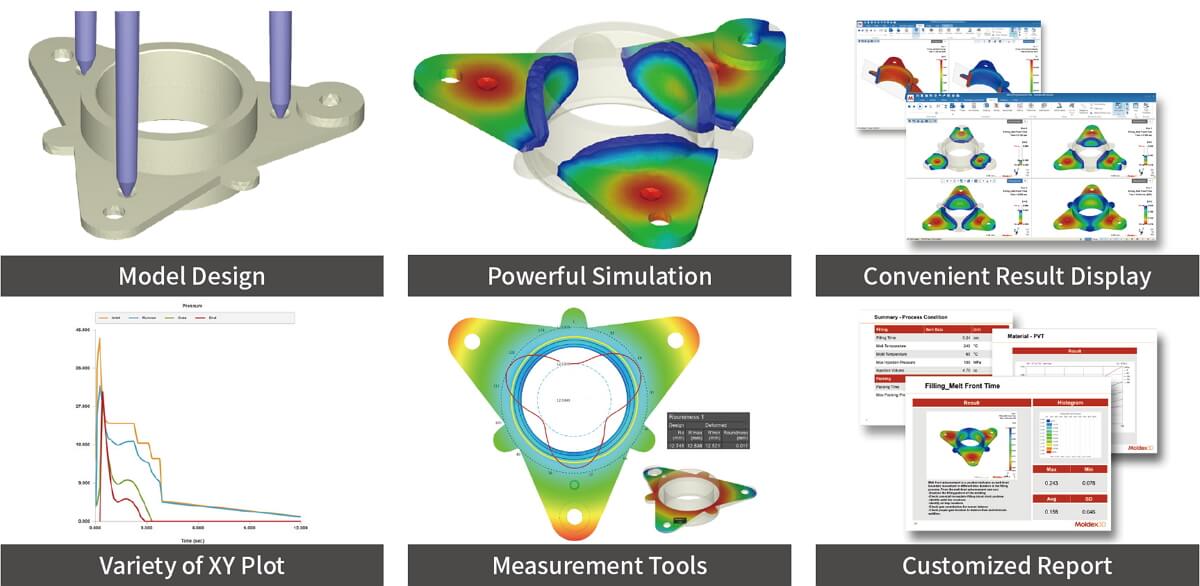

Moldex3D 产品概览

特色

  • CAD嵌入式前处理

  • 高级自动3D网格引擎

  • 高解析三维网格技术

  • 高效能平行运算

Moldex3D 网格

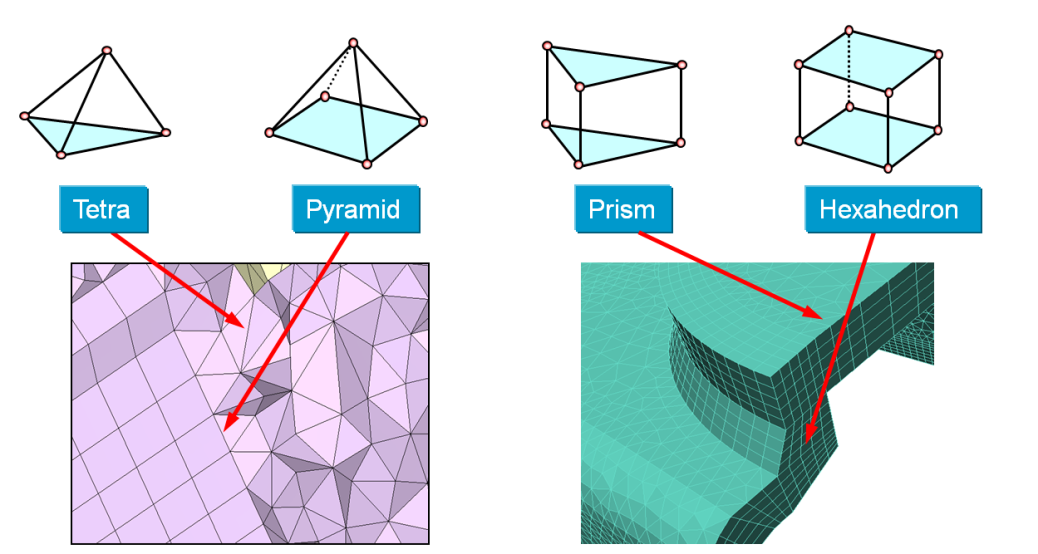

Moldex3D 网格支持各种不同的网格类型,包括 2D 三边形及四边形网格、3D四面体、棱柱体、六面体、voxel (brick)和金字塔型网格。Moldex3D 网格提供多种主流网格方法:纯三边形表面、以四面体为主的表面网格;纯四面体网格、边界层网格、纯voxel网格、混合式实体网格及中间面简化网格。客户可从中选择符合自己的特殊模拟需求来建立网格模型。

设计验证
 (eDesign)

模流创新
(BLM)

模流创新 +
(Solid)

自动化网格生成

自动化网格生成

手动化控制网格

(Hexa, Prism, Pyramid, Hybrid)

CAD/PLM整合

CAD/PLM整合

制程优化

制程优化

特殊制程的支持

简单、快速、效率

精细、准确、效率

客制化、精细、准确

优势

  • 具有强大的网格划分技术的前处理工具与支持不同的网格元素型态,以提高实体网格产生效率

  • 可以产生纯三边形网格与四边形为主的表面网格

  • 支持自动四面体、边界层网格、混合实体网格,与voxel型态实体网格

  • 可以产生高质量的三维实体网格

  • 提供自动检核与自动修复工具以确保网格质量的分析准确性

  • 以下为Moldex3D 网格支持的网格输/入输出格式

软件 三维实体网格 薄壳网格
输入 输出 输入 输出

ABAQUS



*.inp





ANSYS

*.ans

*.ans

*.ans

*.ans

FEMAP

*.neu







HyperMesh

*.ans



*.unv



IDEAS

*.unv



*.unv



Moldex3D

*.mfe

*.mfe

*.msh

*.msh

MSC.Nastran

*.dat

*.dat





MSC.Patran



*.pat

*.pat



Creo (Pro/Engineer)

*.fnf



*.fem



STL







*.stl

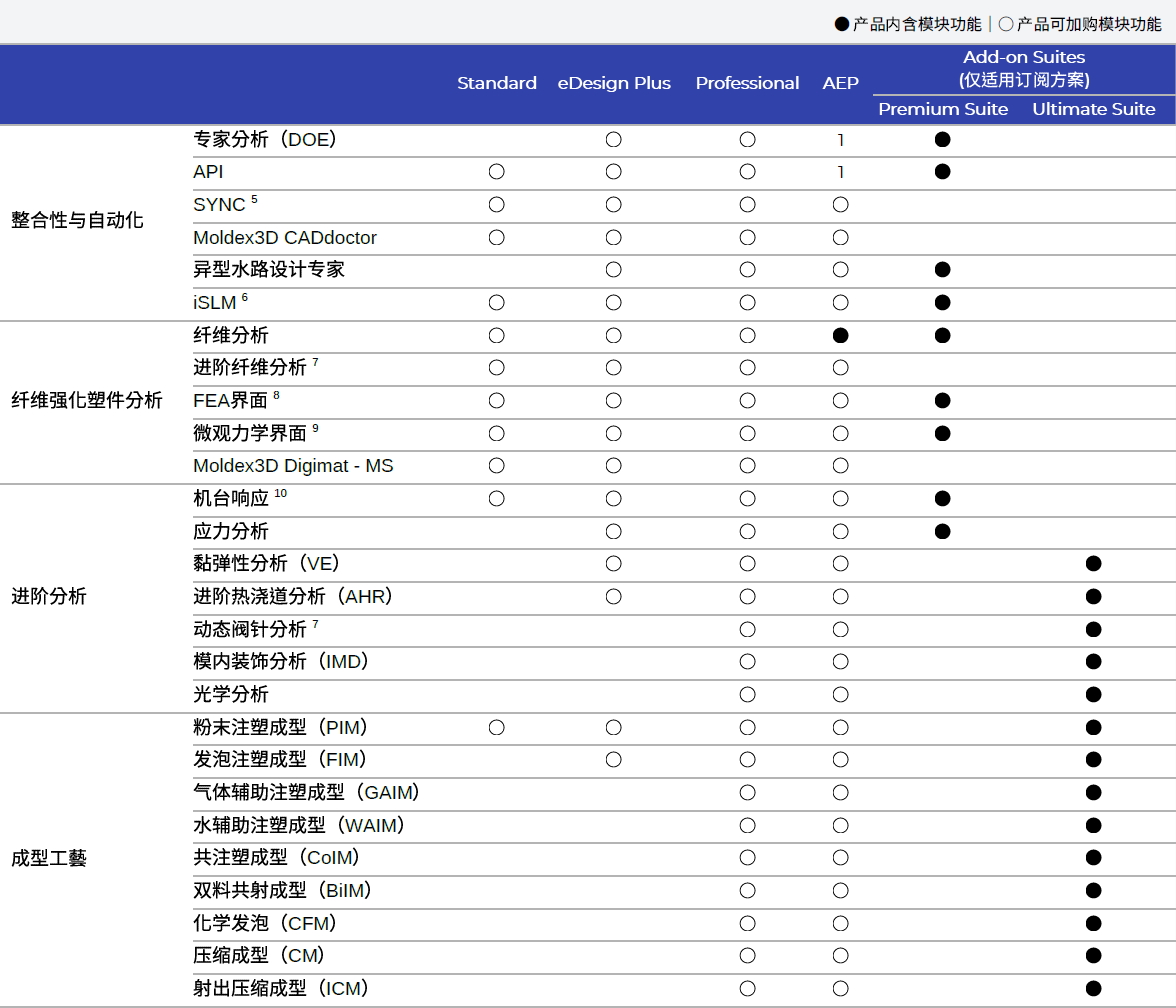

产品与模块列表

● 产品内含模块功能 ○ 产品可加购模块功能
  Professional Basic eDesign Professional Advanced

网格建构技术

BLM (边界层网格)
eDesign
Solid (Hexa, Prism, Pyramid, Hybrid)
Shell (2.5D 薄壳网格)

标准射出成型模块

计算能力
同时可进行分析计算的最大数目 1 1 1 3
平行运算 (最大CPU核心数) 4 4 8 12
云端运算
材料库 1
热塑性塑料射出成型 (IM)
反应射出成型 (RIM)
仿真功能

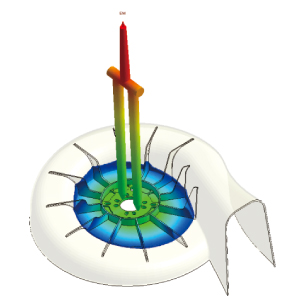

流动分析
表面缺陷预测
排气设计
浇口设计
冷流道及热流道
流道平衡
机台响应 2

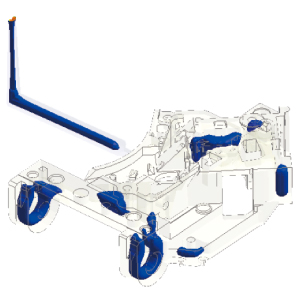

保压分析
冷却分析
瞬时模具冷却或加热
异形冷却
3D 实体水路分析 (3D CFD)
快速温度循环
感应加热
加热元素

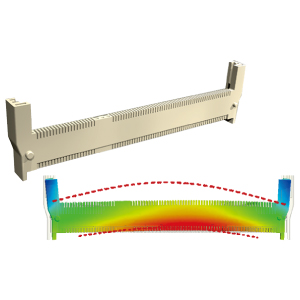

翘曲分析
嵌件成型
多射依序成型

进阶分析模块

CAD 协作工具
SYNC 3
Moldex3D CADdoctor
纤维强化塑件分析
纤维分析 4
FEA 界面 5
微观力学界面 6
Moldex3D Digimat-RP
力学
应力分析
力学分析
光学
黏弹性分析 (VE)
光学分析
设计管理与优化
专家分析 (DOE实验设计优化)
进阶热浇道分析 (AHR)
模内装饰分析 (IMD)
API
特殊成型制程模拟
粉末注射成型 (PIM)
发泡射出成型 (FIM)
气体辅助射出成型 (GAIM)
水辅助射出成型 (WAIM)
共射射出成型 (CoIM)
双料共射成型 (BiIM)
PU化学发泡 (CFM)
压缩成型 (CM)
射出压缩成型 (ICM)
树脂转注成型 (RTM)
  • 材料库:热塑性材料、热固性材料、成型机、冷却液、模具材料
  • 机台响应功能需要由机台特性服务服务所取得的档案来启用
  • Moldex3D SYNC 支持 CAD 软件:PTC® Creo®、NX、SOLIDWORKS®
  • 扁纤与流纤耦合功能需要额外的授权 : EnhancedFiber
  • Moldex3D FEA 接口模块支持结构分析软件:Abaqus、ANSYS、MSC.Nastran、NXNastran、LS-DYNA、MSC.Marc、OptiStruct
  • Moldex3D 微观力学接口模块支持结构分析软件:Digimat、CONVERSE



系统需求

A. 操作系统
Platform OS Remark
Windows / x86-64

Windows 10 series
Windows 8 series
Windows 7 series*
Windows Server 2012 R2**
Windows Server 2016
Windows Server 2019

Moldex3D 2021已通过认证并支持Windows 10
*: Win 7平台将在下一个正式版本后停止支持
**: 需要更新到KB2919355或更新的版本

Linux / x86-64

CentOS 7 series
CentOS 8 series
RHEL 7 series
RHEL 8 series

Linux平台仅用于计算资源。Moldex3D LM、前处理、后处理都不支持Linux平台。

B. 硬件需求
基本
CPU Intel® Core i7 Sandy Bridge 系列
RAM 16 GB RAM
HDD 1 TB free space
建议
CPU Intel® Xeon Platinum 8000 series
RAM 64 GB RAM
HDD 4 TB free space
Graphic Card NVIDIA Quadro series, AMD Radeon series
Screen Resolution 1920 x 1080

  • 为了增加计算效能和稳定,建议关闭RC/DMP 下的Hyper-Threading RC/DMP。
