Moldex3D CADdoctor 快速修复几何模型 打造高质量网格

in 焦点文章 on 1 月 14, 2015
 CAE(Computer Aided Engineering,计算机辅助工程)是现今工业界在产品开发上的趋势,可帮助设计及开发人员节省开发各项工业产品的时间和成本。而在塑料射出成型产业,利用计算机进行模流分析则可换得更方便有效的设计开发流程。开发端完成CAD模型设计之后,可利用Moldex3D的模流分析产品进行分析,准确的在开模前预测产品的可能缺陷,而得以快速修改产品设计,缩短开发时程。

在进行模流分析时,高质量的网格是获得精准分析结果的关键;而成功打造高质量网格的关键除了Moldex3D提供的网格建造技术之外,还需要相关的CAD修复工具,来修复在各种不同的CAD档案互通之际所产生的几何破损或不利建造网格的区域。在此领域,Moldex3D与Elysium合作,在产品中嵌入Moldex3D CADdoctor功能,提供快速、准确且方便的工具来修复或简化模型几何,是分析流程中不可缺少的工具。

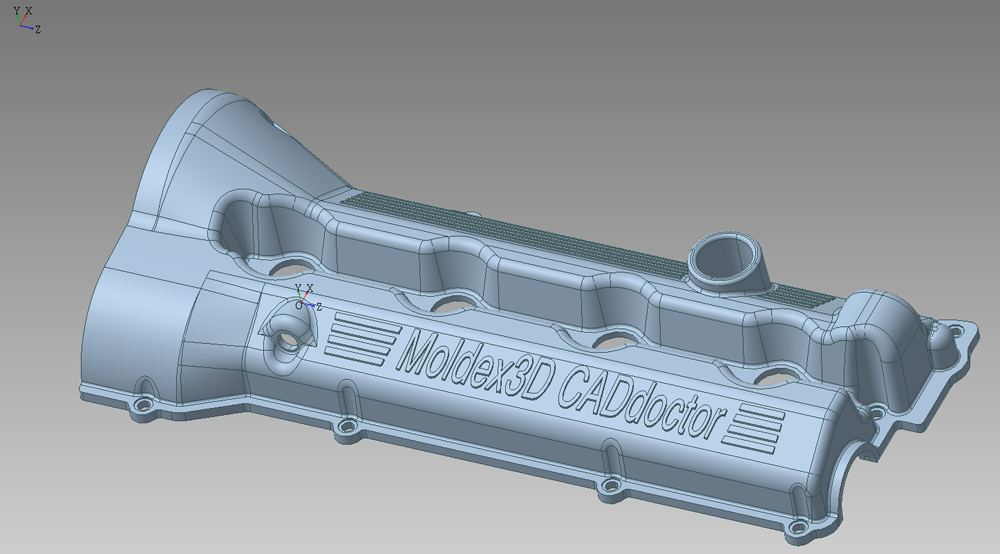

图a为经过数次转档后的几何档。将档案汇入Moldex3D Designer中检查时,发现有数量不少的的自由边,于是使用CADdoctor进行几何修复。经过快速且简易的自动修复功能后,由图b可以发现自由边已经完全消失,此时即可顺利打造分析所需要的网格,并进行准确的模流分析


               moldex3d-caddoctor-offers-quick-fixes-on-geometry-to-ensure-mesh-quality-for-accurate-simulation-1moldex3d-caddoctor-offers-quick-fixes-on-geometry-to-ensure-mesh-quality-for-accurate-simulation-2
                                                   图a                                                                    图b

几何修复工作对于网格建造有着决定性的作用,若能够在前处理阶段将几何做适当的修复、修正及简化,对于网格的建造有着相当大的帮助。更高质量的网格代表着更精准的分析结果,能够的在工业产品的开发阶段,就快速的找到其设计上的缺陷,达到缩短开发周期和节省成本的目的。
