技术验证部．高级工程师．赖德隆

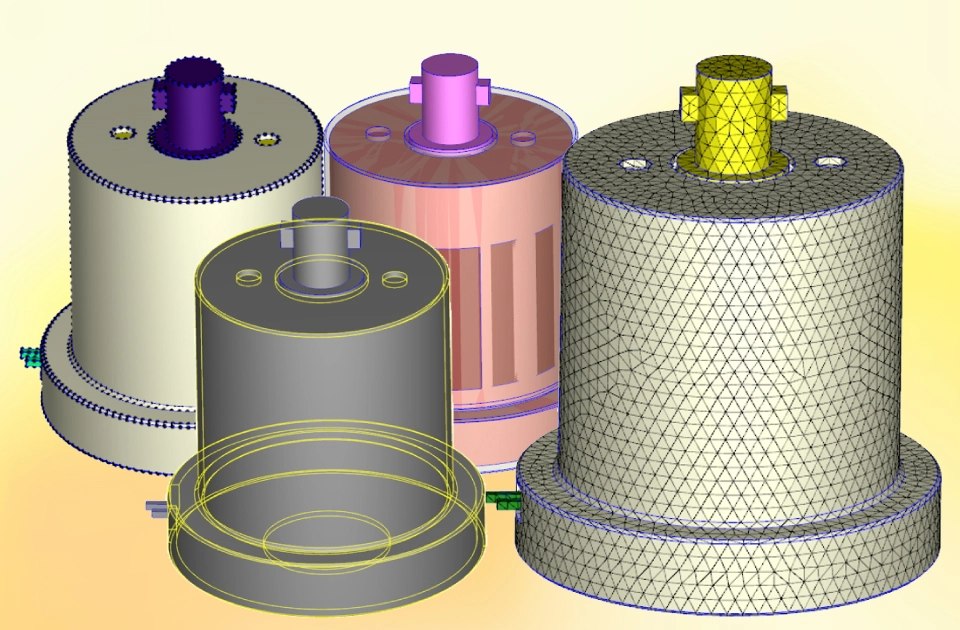

现代塑料产品设计为了追求功能集成与美观，模具结构变得日益复杂。对嵌入件（Part Insert）而言，前处理—特别是网格制作—面临巨大挑战。多材质射出成型（Multi-Component Molding，MCM）模拟最困难的地方在于不同材质（如双色模、金属嵌件）之间的接触面处理，其模拟的准确度往往取决于组件交界面的处理。

以往工程师常面临两难：选择非匹配网格（Non-matching Mesh）以节省建模时间，抑或追求极致的物理连续性，但得忍受手动对齐网格的繁琐过程。Moldex3D 2026新增分割复曲面功能，有利于处理接触面的网格，从而顺利产生所需网格。

几何定义以及几何分割

步骤1：准备模型

在模型页签中的模型签中点选汇入几何，并选取模型所需汇入的几何档案，选择档案后按下确认，塑件（多重曲面）以及流道（曲线）的几何模型便会汇入，并于显示窗口中显示。

步骤2：模型设定

双击多重曲面开启设定属性的功能，将最外围多重曲面设定为塑件；选取其他多重曲面，点击模型页签中的属性，并指定其为嵌件，点选关闭即完成设定。

步骤3：分割复曲面

点击工具页签中的分割复曲面功能，选定全模型，并设定分割的容许值，确认后即可开始进行复曲面分割。

建构匹配网格

步骤1：网格撒点

在网格页签中，确认网格型态为Solid后，进行网格撒点，网格撒点须注意：

• 撒点密度不宜差异过大，应关闭曲面局部加密。
• 网格数量多时，建议关闭自动检测网格缺陷，避免修复网格时持续自动更新Defect Tree。

步骤2：产生表面网格

MCM模型需要产生匹配网格，进入BLM Wizard，钉选在第一个步骤以产生表面网格。

步骤3：匹配表面网格

建构匹配网格前，须先规划不同嵌件网格的匹配顺序。由内部嵌件先行匹配，由内至外：

步骤4：自动复制与贴上

使用自动复制与贴上功能，先选取参考网格，随后选取目标网格，并且点击检查接触面。

步骤5：接触面编辑工具

警告会警示区域以及边缘不匹配的网格，使用接触面编辑工具，进行网格微修。

步骤6：表面网格匹配完成

重新检查表面网格缺陷，非匹配网格成功消除，MCM表面网格全匹配。

步骤7：最终检查

重回网格页签，点击生成即可开启边界层网格精灵，点击精灵中的生成即可继续生成网格；当所有网格项目皆完成后，即可按精灵中右上角的确认，并离开网格精灵。

分割复曲面（Divide Polysurfaces）特色

• 更快速地完成几何接触面的分割
• 提供更明确的进度条信息，可了解当前执行进度
• 可以点选进度条的取消键，中断Command的执行流程。
• 无须针对不同的被切几何，反复执行分割面／复曲面功能
• 分割复曲面功能会自动判断哪些复曲面几何间有接触，在使用者输入的容许值内进行分割。
