压缩制程模拟设定

in 产品技巧 on 2 月 20, 2013

以下步骤将可以协助使用者在Moldex3D中完成压缩制程设定,压缩制程页签下提供了六种设定:压缩时间、延迟时间、最大压缩速度、压缩速度图表、最大压缩力和压缩力图表 (详请请见图一)

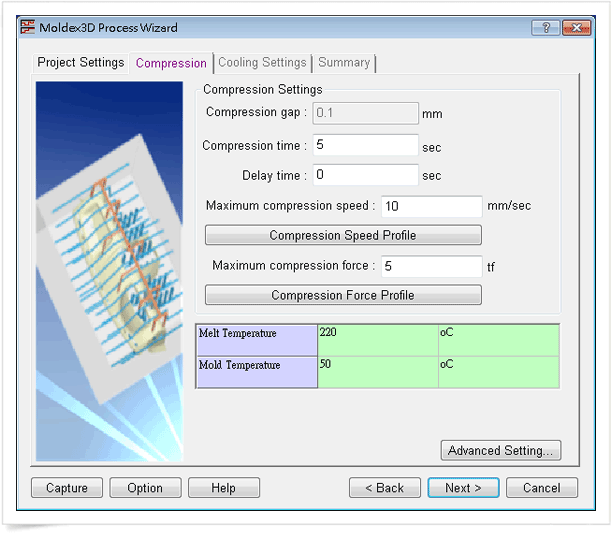

图一 压缩制程设定

为了协助使用者更了解如何使用每一个设定,以下将介绍压缩页签下每一个设定的专有词汇。

  • 压缩时间:模具从顶部压到底部的压缩区所需时间
  • 延迟时间:在放料和压缩之间的时间
  • 压缩速度设定: 设定最大压缩速度(mm/sec)。压缩速度的变化可由设定压缩速度随时间变化情形来决定 (如图2所示)。压缩速度也可由模板行程来设定
图二  压缩速度设定
  • 压缩力设定:必须指定最大压缩力(tf),同时从压缩力对话窗中指定适当的压缩力情形,如图三所示。在模拟过程中,如果所需的压缩力大于最大的压缩力,程序会从速度控制改为压力控制。
图三 压缩力设定

压缩成型参数设定

以下的技巧将引领使用者于Moldex3D进行压缩成型的模拟分析。在”Computing Parameter/Compression“页签下,使用者可以开启Moldex3D Designer来进行材料形状设定的。只要汇入STL檔,Moldex3D Designer就会自动完成材料形状设定,待完成以上步骤后,便可以开始进行压缩成型的模拟分析。

Step 1:Computing Parameter/Compression 页签下,启动Moldex3D Designer来进行材料形状的设定

Step 2: Moldex3D Designer 即可自动完成材料形状设定
