利用建议浇口位置精灵 快速优化浇口设计

in 产品技巧 on 7 月 01, 2016

Moldex3D建议浇口位置功能可针对浇口位置设计快速提供初步建议。首先在前处理流程中的步骤2:建立流道系统,打开建议浇口位置精灵,其工作区包含了浇口显示流/长比。接下来在模穴添加浇口,然后根据既有的浇口计算流/长比分布。通常不同的浇口流/长比的分布应该最小化和均匀。软件另有进阶的流/长比功能,提供有经验的使用者来使用。

use-gate-location-advisor-to-quickly-optimize-gating-design-1-ch

以下说明建议浇口位置操作步骤。

1. 点击建议浇口位置以启动工作栏。设定浇口则有两种不同的模式:全自动和手动。
2. 在全自动模式下, 设定浇口数量和选择不可进浇侧或进浇面限制。
注:这两种模式不能同时被选取。
注:不可进浇侧一般而言是指公模的部分

use-gate-location-advisor-to-quickly-optimize-gating-design-2-ch

use-gate-location-advisor-to-quickly-optimize-gating-design-3

3. 以下列几何为例,当建议浇口位置不可进浇测方式选取时(在本例中是-Z轴方向),浇口就会放置在其他方向(在本例中放置于+Z方向)。



use-gate-location-advisor-to-quickly-optimize-gating-design-4

或是在建议浇口位置里可经由特定的进浇面或不可进浇面限制,来选取想要限制或是放置浇口的区域

use-gate-location-advisor-to-quickly-optimize-gating-design-5

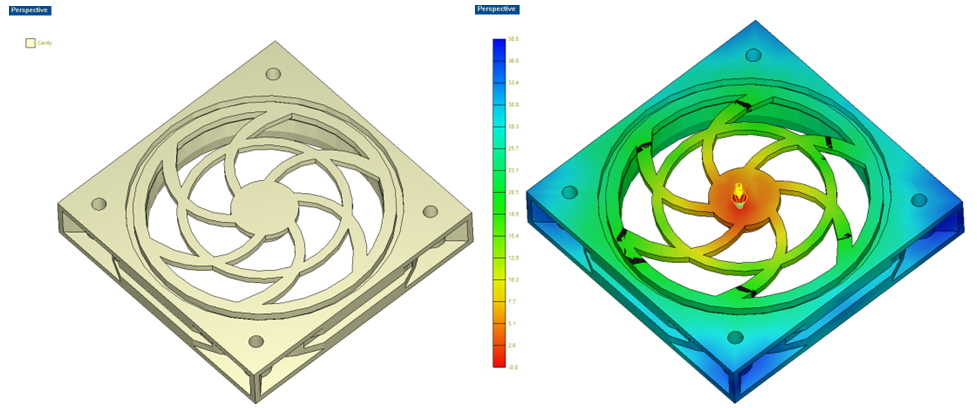

4. 设置完成后,点击套用计算出最佳的浇口位置并自动设置浇口。

注:计算方式是基于流动长度与厚度比。若使用手动模式,用户须点击新增去设置浇口。

use-gate-location-advisor-to-quickly-optimize-gating-design-6

5. 使用显示流/长比来检查结果,此功能会在既有的浇口显示流/长比范围带。若欲改变浇口,可在此功能下选择手动自动更新

use-gate-location-advisor-to-quickly-optimize-gating-design-7-ch
