在生产射出成型产品时，往往只能看到最后的成品，而无法直接观察到生产过程中的情形。若能掌握熔胶所经历的状态变化，将有助于了解射出成型可能发生的潜在问题。在Moldex3D Studio中，使用者可藉由感测节点的历程曲线，深入了解塑料在成型过程中的变化，此数据不仅能更深入了解成型问题，也能利用PvT曲线进行成型条件的优化及改善，本文将为使用者介绍如何在Moldex3D绘制PvT曲线。
PVT曲线
Moldex3D Studio提供感测节点功能，可放置在不同位置以读取数据，并在循环时间内绘制局部历程曲线，若要读取与PvT相关的曲线数据，则需在最终检查前预先埋入传感器节点（Sensor Nodes），并完成其配置。求解器会在整个分析过程中纪录节点的数据值，并提供用户观察，这种方式与依赖时间输出设置的探针节点（Probe Node）有所不同。后者仅在特定时间点输出数据，而非持续追踪整个历程。
Step-by-step
步骤1：在Studio中准备一个项目，包括模型组件和网格。
步骤2：在所需获取PvT信息的位置上撒点， 并将其属性设置为感测节点。
步骤3：完成所有模型准备和感测节点设置后，点击最终检查来确认模型是否准备好进行分析，以完成前处理过程。
步骤4：点选结果页签的历程功能
，在弹出精灵中选择欲观察的分析组别和成型阶段；然后点开数据字段的下拉选单，成型阶段选择保压，并在结果项中选择比容。

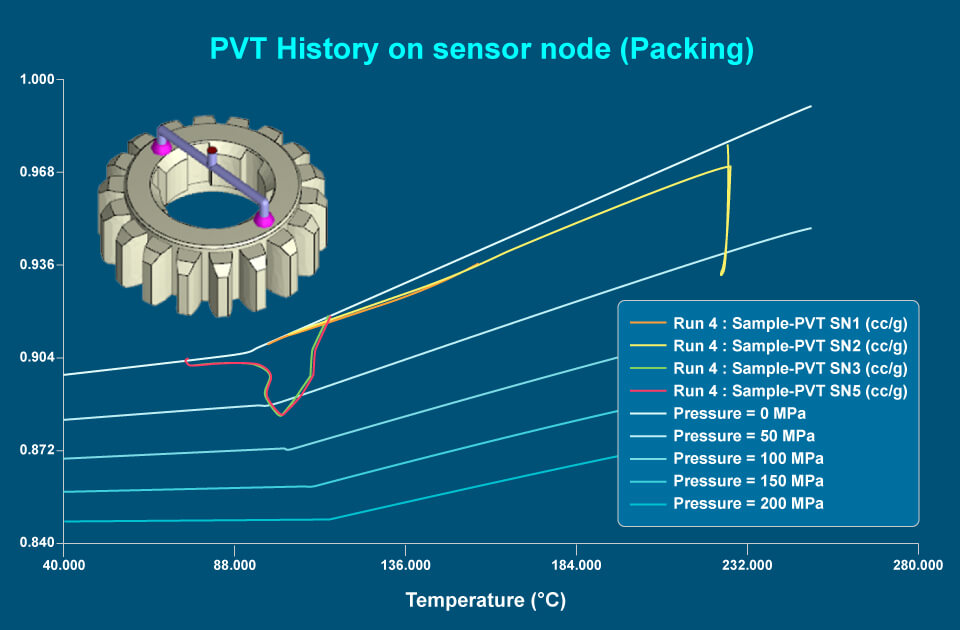

步骤5：选择用于观察属性变化的感测节点，点击增加以绘制相应的PVT历程曲线。该曲线通过比容（v）对温度（T）的XY图与等压（P）曲线，显示了在成型过程中这些位置的PvT变化。
附注-曲线图例设定及输出
点击设定以更改图表标题、XY轴向、图例及其他设定。在XY图精灵中，勾选所需的曲线，然后点击
/或
输出以绘制图片/数据。
