2015GITA_b09

优胜

北京化工大学

控制2.5英寸储罐封头螺纹精度

挑战

目前国内生产塑料储罐封头无法进入欧洲市场,原因就是螺纹尺寸精度低,无法到达欧洲的通规、止规测试要求。本案例目标为针对2.5英寸NPSM螺纹,优化工艺条件,在不影响制品质量的前提下,减小制品尺寸收缩率;在此基础上,进行模具型腔的尺寸设计,将螺纹的尺寸控制在公差要求范围内。


解决方案

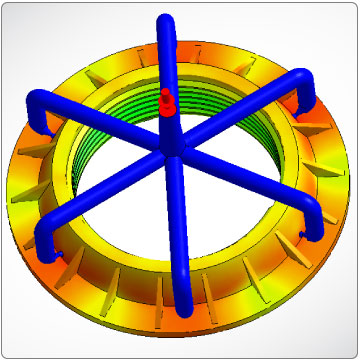

影响制品收缩的主要因素是保压压力及保压时间,北京化工大学采用Moldex3D模流分析软件,在优化充填工艺条件的基础上,进行设计变更与改变保压条件,最终达到螺纹尺寸公差要求。


效益

  • 优化螺纹精度
  • 大幅度降低废品率,由90%降低到5%以下

使用产品 (模块)
