Moldex3D 产品概览
特色
- CAD嵌入式前处理
- 高级自动3D网格引擎
- 高解析三维网格技术
- 高效能平行运算
Moldex3D 网格

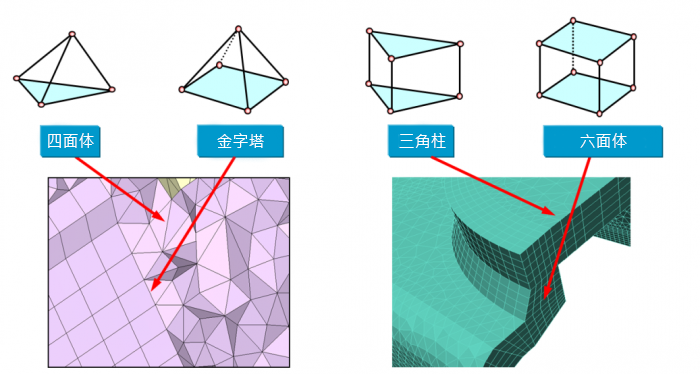

Moldex3D 网格支持各种不同的网格类型，包括 2D 三边形及四边形网格、3D四面体、棱柱体、六面体、voxel (brick)和金字塔型网格。Moldex3D 网格提供多种主流网格方法：纯三边形表面、以四面体为主的表面网格；纯四面体网格、边界层网格、纯voxel网格、混合式实体网格及中间面简化网格。客户可从中选择符合自己的特殊模拟需求来建立网格模型。
| 设计验证 (eDesign) |
模流创新 (BLM) |
模流创新 + (Solid) |
| 自动化网格生成 | 自动化网格生成 | 手动化控制网格 (Hexa, Prism, Pyramid, Hybrid) |
| CAD/PLM整合 | CAD/PLM整合 制程优化 |
制程优化 特殊制程的支持 |
| 简单、快速、效率 | 精细、准确、效率 | 客制化、精细、准确 |
优势
- 具有强大的网格划分技术的前处理工具与支持不同的网格元素型态，以提高实体网格产生效率
- 可以产生纯三边形网格与四边形为主的表面网格
- 支持自动四面体、边界层网格、混合实体网格，与voxel型态实体网格
- 可以产生高质量的三维实体网格
- 提供自动检核与自动修复工具以确保网格质量的分析准确性
- 以下为Moldex3D 网格支持的网格输/入输出格式
| 软件 | 三维实体网格 | 薄壳网格 | ||
| 输入 | 输出 | 输入 | 输出 | |
| ABAQUS | *.inp | |||
| Ansys | *.ans | *.ans | *.ans | *.ans |
| FEMAP | *.neu | |||
| HyperMesh | *.ans | *.unv | ||
| IDEAS | *.unv | *.unv | ||
| Moldex3D | *.mfe | *.mfe | *.msh | *.msh |
| MSC.Nastran | *.dat | *.dat | ||
| MSC.Patran | *.pat | *.pat | ||
| Creo (Pro/Engineer) | *.fnf | *.fem | ||
| STL | *.stl | |||
产品与模块列表
● 产品内含模块功能 ○ 产品可加购模块功能
| Standard | eDesign Plus | Professional | AEP | |
|---|---|---|---|---|
| 网格建构技术 | ||||
| BLM（边界层网格） | ● | ● | ● | |
| eDesign | ● | ● | ● | ● |
| Solid（Hexa, Prism, Pyramid, Hybrid） | ○ | ● | ||
| Shell（2.5D 薄壳网格） | ○ | ● | ||
| 标准射出成型模块 | ||||
| 计算能力 | ||||
| 同时可进行分析计算的最大数目 | 1 | 1 | 1 | 3 |
| 平行运算（最大CPU核心数） | 8 | 8 | 8 | 24 |
| 材料库 1 | ● | ● | ● | ● |
| MHC 材料云 2 | ○ | ○ | 1 | 3 |
| 热塑性塑料射出成型（IM） | ● | ● | ● | ● |
| 反应射出成型 （RIM） | ● | ● | ● | ● |
| 仿真功能 | ||||
| 流动分析 | ● | ● | ● | ● |
| 表面缺陷预测 | ● | ● | ● | ● |
| 排气设计 | ● | ● | ● | ● |
| 浇口设计 | ● | ● | ● | ● |
| 冷流道及热流道 | ● | ● | ● | ● |
| 流道平衡 | ● | ● | ● | ● |
| 保压分析 | ● | ● | ● | |
| 冷却分析 | ● | ● | ● | |
| 瞬时模具冷却或加热 | ● | ● | ● | |
| 异形冷却 | ● | ● | ● | |
| 3D 实体水路分析（3D CFD） | ○ | ● | ● | |
| 快速温度循环 | ● | ● | ● | |
| 感应加热 | ● | ● | ● | |
| 加热元素 | ● | ● | ● | |
| 翘曲分析 | ● | ● | ● | |
| 嵌件成型 | ● | ● | ● | ● |
| 多射依序成型 | ● | ● | ● | |
| 进阶分析模块 | ||||
| 整合性与⾃动化 | ||||
| 专家分析（DOE） | ○ | ○ | 3 | |
| API | ○ | ○ | ○ | 1 |
| SYNC 3 | ○ | ○ | ○ | ○ |
| Moldex3D CADdoctor | ○ | ○ | ○ | ○ |
| iSLM 4 | ○ | ○ | 1 | 3 |
| 纤维强化塑件分析 | ||||
| 纤维分析 5 | ○ | ○ | ○ | ○ |
| FEA 界面 6 | ○ | ○ | ○ | ○ |
| 微观力学界面 7 | ○ | ○ | ○ | ○ |
| Moldex3D Digimat-RP | ○ | ○ | ○ | ○ |
| 进阶分析 | ||||
| 机台响应 5 | ○ | ○ | ○ | ○ |
| 塑化分析 | ○ | ○ | ○ | |
| 应力分析 | ○ | ○ | ○ | |
| 黏弹性分析（VE） | ○ | ○ | ○ | |
| 进阶热浇道分析（AHR） | ○ | ○ | ○ | |
| 模内装饰分析（IMD） | ○ | ○ | ||
| 光学分析 | ○ | ○ | ||
| 成型制程 | ||||
| 粉末注射成型（PIM） | ○ | ○ | ○ | ○ |
| 发泡射出成型（FIM） | ○ | ○ | ○ | |
| 气体辅助射出成型（GAIM） | ○ | ○ | ||
| 水辅助射出成型（WAIM） | ○ | ○ | ||
| 共射射出成型（CoIM） | ○ | ○ | ||
| 双料共射成型（BiIM） | ○ | ○ | ||
| PU化学发泡（CFM） | ○ | ○ | ||
| 压缩成型（CM） | ○ | ○ | ||
| 射出压缩成型（ICM） | ○ | ○ | ||
- 材料库：热塑性材料、热固性材料、成型机、冷却液、模具材料
- MHC材料云收录超过八千笔塑胶材料量测数据，视觉化的数据及比对功能可快速搜寻可靠的加工料及替代料
- Moldex3D SYNC 支持 CAD 软件：PTC® Creo®、NX、SOLIDWORKS®
- iSLM为模具设计与塑胶成型的数据管理平台，纪录设计与试模的完整开发流程并汇整工作历程的所有数据，使团队工作更有效率地进行
- 扁纤与流纤耦合功能需要额外的授权 : EnhancedFiber
- Moldex3D FEA 接口模块支持结构分析软件：Abaqus、Ansys、MSC Nastran、NX Nastran、LS-DYNA、MSC Marc、OptiStructct
- Moldex3D 微观力学接口模块支持结构分析软件：Digimat、CONVERSE
- 机台响应功能需要由机台特性服务服务所取得的档案来启用
系统需求
A. 操作系统
| Windows |
Windows 10, Server 2019 |
| Linux |
CentOS 7 series, CentOS 8 series, RHEL 7 series, RHEL 8 series（仅支援求解器及LM） |
B. 硬件需求
| 基本 | |
| CPU | AMD Ryzen™ 7 series, Intel ® Core™ i7 series |
| RAM | 16 GB RAM |
| HDD | 20 GB free space（程序安装用） |
| 建议 | |
| CPU | AMD EPYC™ Milan/Milan-X series, Intel® XEON® Gold/Platinum/Bronze series |
| RAM | 16GB x 8 With ECC／3200Mhz |
| HDD | 4 TB SSD（项目管理用） |
| 显示适配器 | NVIDIA Quadro series, AMD Radeon series |
| 显示器分辨率 | 1920 x 1080 |
- 为了增加计算效能和稳定，建议关闭RC/DMP 下的Hyper-Threading RC/DMP。
- 相关记忆体数量规则，请参照CPU处理器类型配置来达到最佳效能。
