产品技巧- 粒子追踪 (Particle Tracer)

in 产品技巧 on 8 月 20, 2012

Moldex3D R11.0 提供使用者透视塑料粒子在模具内流动行为的功能,这项新功能名为:「粒子追踪」,充填/保压求解器均可以支持此功能的应用。粒子的流动行为能以线条或点的方式显示,除此之外还可以显示流动长度、速度、压力、温度或是粒子滞留时间,提供使用者深入检视熔胶充填路径,并进一步预知因流动引发的潜在成型问题。

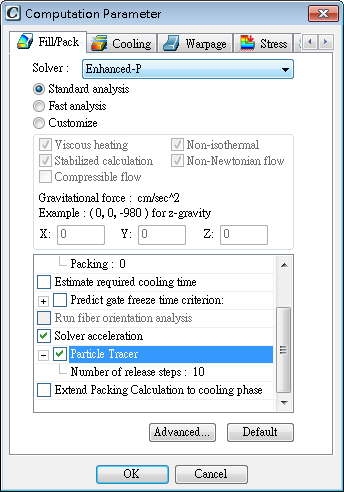

STEP 1. 开启computation parameter 对话框并点选 “粒子追踪(Particle Tracer)”。使用  “Number of release steps” 来设定充填/保压阶段粒子释出时间。

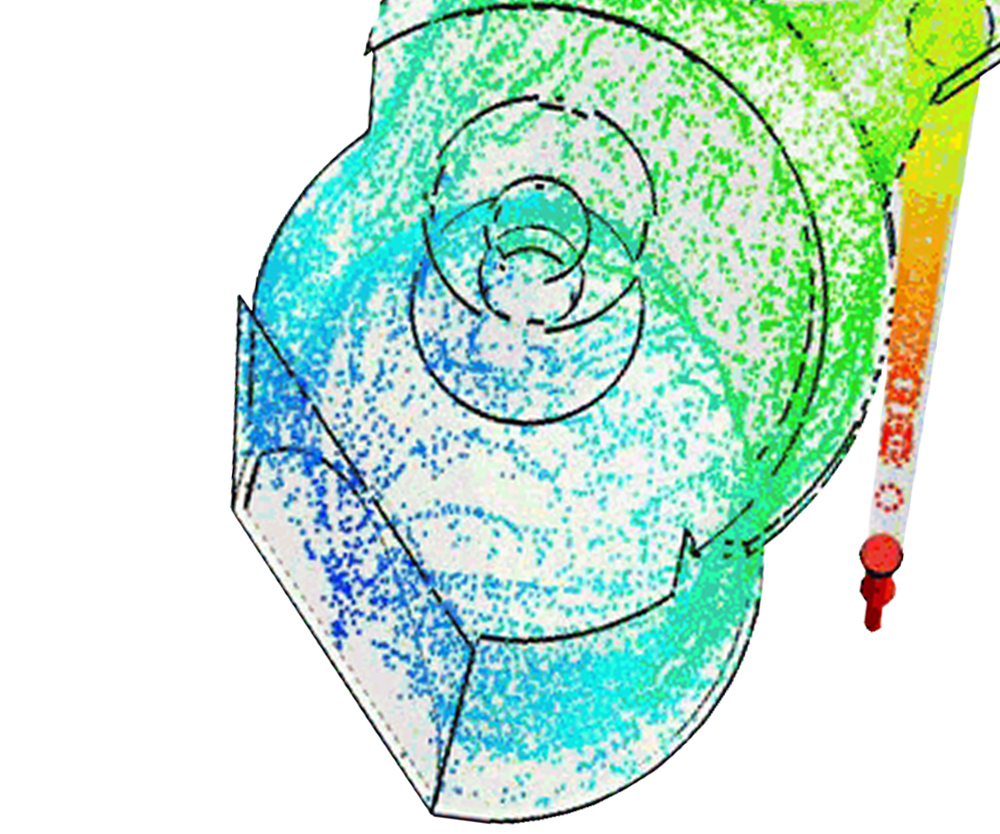

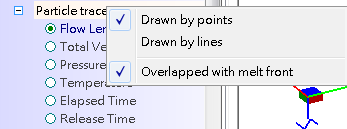

STEP 2.  充填/保压阶段后,粒子追踪结果将会出现,使用者可以选择可以用线条或点的方式表现流动行为,熔胶波前也会同时显示。

粒子追踪功能展示
