企业组  特别奖



作品名称: 车用雾灯主体外观不良的解析及对策


公司: 东阳实业厂股份有限公司

团队成员: 陈玠汶、苏丽如、陈佩蓉、吴崇豪

作品大纲

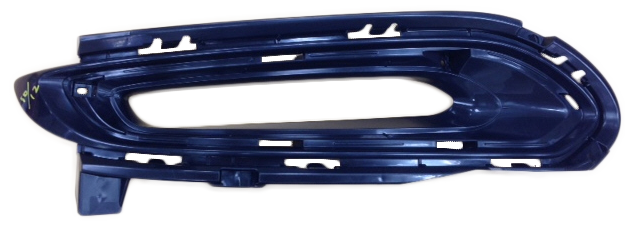

本案例为汽车外观件车用雾灯。因此必须防止结合线出现在表面外观。另外,锁附机构的结合线,也不能出现在外观表面。东阳团队透过Moldex3D模流分析探讨浇口配置对于结合线位置与缝合角度的影响及改善,并透过调整肉厚,改善母模包风问题,成功改善产品外观质量。

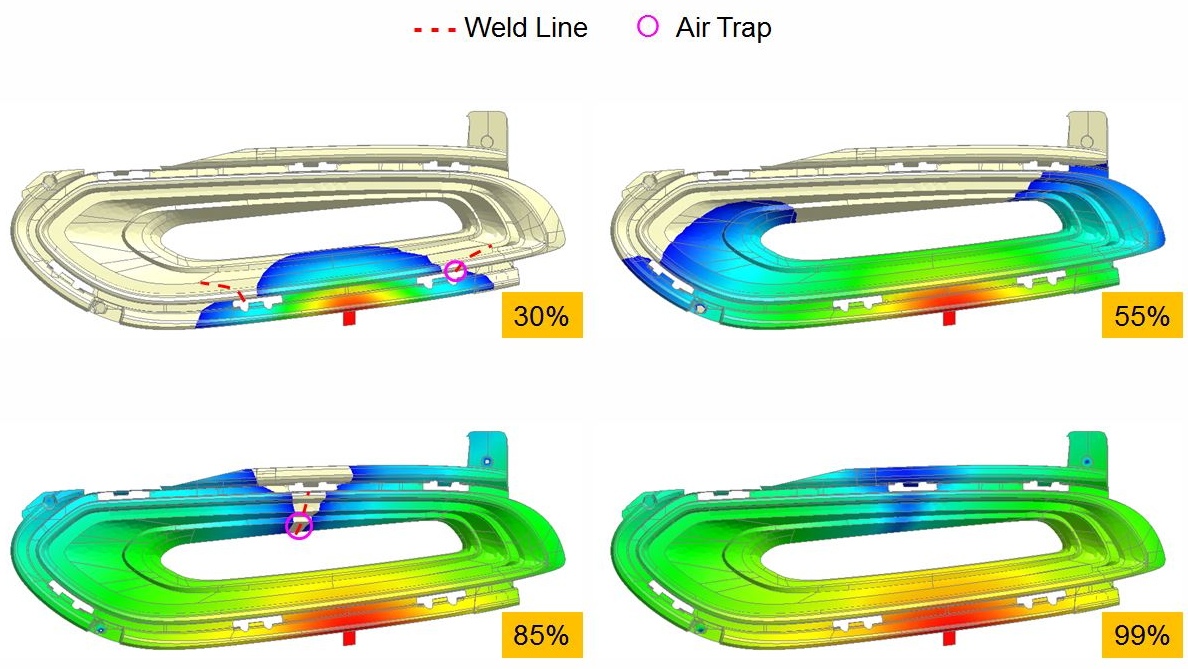

挑战

  • 产品外观有缝合线
  • 包风

解决方案

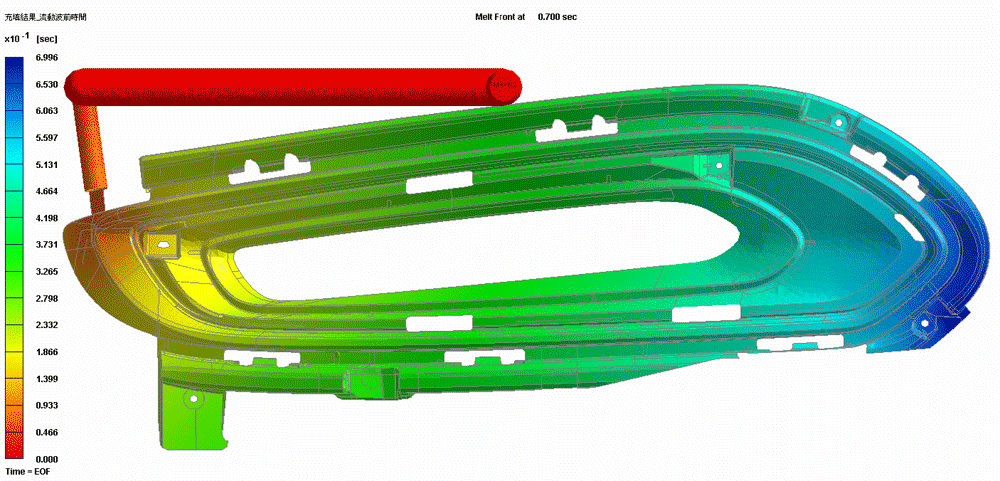

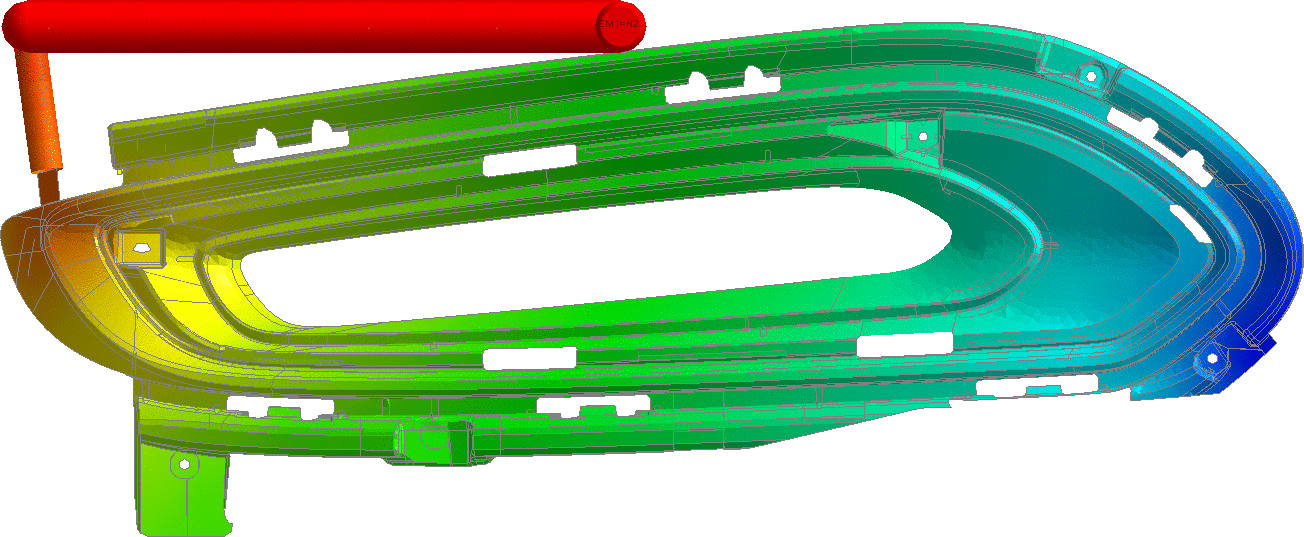

透过Moldex3D模拟工具,东阳团队省去重复修改CAD的时间,加快产出解决对策。东阳团队藉由模拟分析不同流道配置及调整肉厚,优化流动行为,避免产品外观产生缝合线。

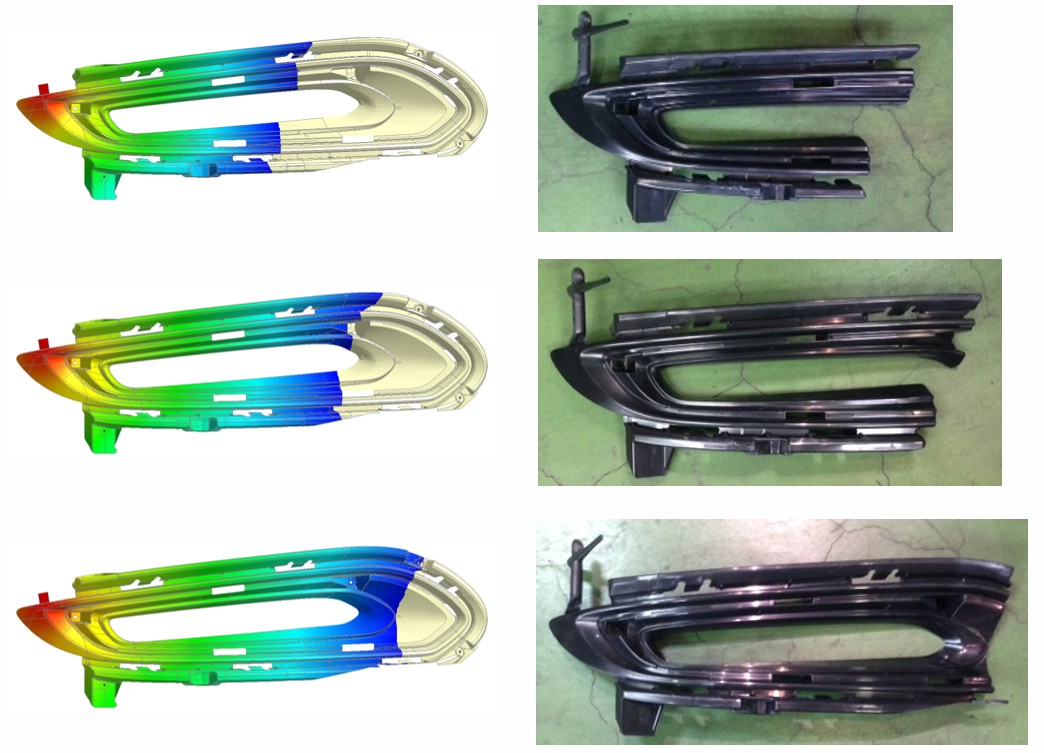

另外,根据Moldex3D的流动分析结果,东阳团队调整了R角处的肉厚,并移除排气栓及溢料井,包风和缝合线位置因此获得改善,解决外观不良问题。

效益

  • 有效解决结合线、包风在产品外观上的缺陷
  • 避免多次的修模成本
  • 加速设计决策
