树脂转注成型仿真 打破设定流程限制

in Top Story on 7 月 31, 2018

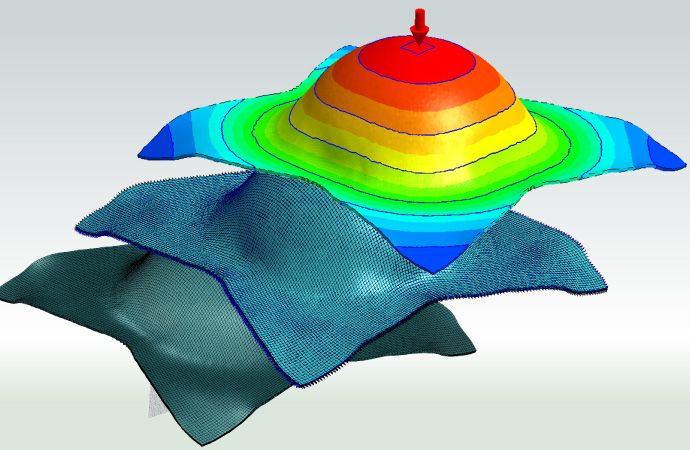

有鉴于客户面临越趋复杂的树脂转注成型(RTM)及复材产品生产挑战,Moldex3D在最新的R16版本针对RTM仿真分析流程开发许多新的功能,提升仿真分析的流畅度及工作效率。

首先Moldex3D R16在「建立专案精灵」与「材料精灵」新增了迭层材料的属性,如此一来,针对相同材料种类但不同方向的迭层,使用者就不须再重复设定材料性质。第二, Moldex3D Mesh 在R16新增了RTM 精灵,让设定迭层方向功能提前到建立网格阶段就进行,并可在「材料精灵」中,设定各迭层的材料性质。此外,新版也将使用者常用的前处理网格工具放入RTM精灵各页签中,让RTM前处理流程更为顺畅。

第三,在指定排向上,R15设定纤维排向时需要根据向量定义;遇到排向与预设轴不平行的时候,则需要使用三角函数计算铺设方向的向量。在R16版本中,RTM精灵设计了新的方式,透过定义Base vector与角度的方式来取代原先的作法。最后,R16 Project新增了显示迭层的排向功能,让用户在设定预织物排向后,回到Project时仍可看到先前的设定。Moldex3D R16版本经过上述的功能强化后,设定流程变得更加顺畅(图一)。

图一 Moldex3D R16在RTM的使用流程有多项改善

以下简单说明RTM新的使用流程。先以RTM Wizard建立网格与设定排向 (图二),将网格与排向信息汇入项目(图三),再藉由Project 显示排向的功能(图四)了解排向设定是否正确。在「建立项目精灵」设定材料性质步骤中,提供接口设定迭层性质(图五),并让用户透过「模型显示控制面板」显示或隐藏部份迭层后,可更清楚看到指定迭层。

图二 RTM Wizard将使用者常用的前处理网格工具放入流程页签中

图三 Project显示各区域的纤维排向以及显示用户定义的颜色迭层

图四 显示纤维排向功能

图五 建立项目精灵支持迭层材料设定

图六 显示与隐藏迭层功能

Moldex3D R16新的使用流程解决了过去设定上的限制及重工问题,大幅提升RTM模块的应用性,让用户更清楚地了解模型的参数设定是否与现场施工图一致,减少参数设定错误的问题,提高模拟效率。
