现在你可以预测RTM产品 不同铺覆方向的翘曲行为

in Top Story on 1 月 08, 2019

连续纤维复合材料产品使用非等向性纤维布作为强化材料;而强化材料的非等向性会影响到最终产品的机械强度。在产品的设计时间,会根据产品所需要的机械强度来设计铺覆迭层的层数与顺序;不同的强化材料铺覆将会影响到树脂转注成型(RTM)制程中的流动与翘曲行为。

为了让使用者可评估铺覆方向对于产品翘曲的影响,Moldex3D R16 的RTM Warp功能支持产品翘曲分析。由于使用非等向性纤维布作为强化材料,因此建立模型的过程,不仅需要设定非等向性材料性质,还需要根据迭层设计来设定迭层排向。Moldex3D RTM精灵支持迭层排向的指定与模型的建立,材料精灵则支持正交异性迭层材料的机械性质设定,最后提供给翘曲分析求解器以及翘曲结果显示。

使用RTM精灵分别设定两组不同的迭层堆栈的方式:0°/0°/0°与0°/90°/0°,如图一所示。建立模型阶段设定材料的机械性质(图二),接着进行流动分析,最后再进行翘曲分析,分析结果如图三所示。

图一 RTM精灵设定迭层的方向

图二 设定树脂与迭层的机械性质

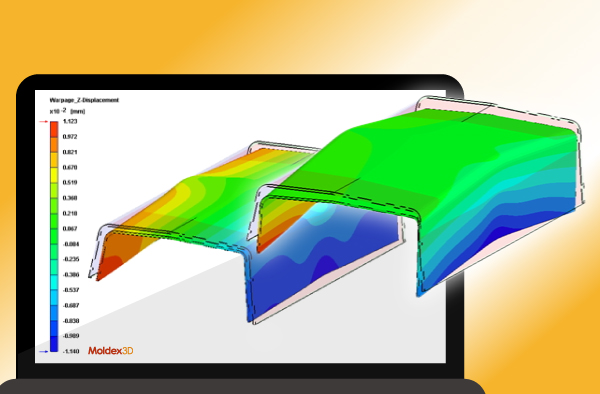

图三 迭层方向对于翘曲分析结果的影响

Moldex3D R16 RTM Warp支持了正交异向材料模型,可预测不同迭层铺覆方向对于翘曲结果的影响,提供使用者评估的工具,减少优化生产条件时的试误次数。
