Moldex3D 好用材料精灵 材料比对不再困难!

很多时候发现材料比对功能可以为我们带来许多便利, 不管是短射发生时必须选取一个较易流动的材料或是必须决定加工温度,也可以比对皮层/ 核心流变特性以及多材质成型法的收缩特性。有了材料精灵中的材料比对功能后,比较材料特性不再是一件困难的事!

这里有一个比较皮层/核心料特性的例子,Gomes(2011)在其论文中提到一个成功的共射制程,两个材料应该要有相符的制程特性,理想的皮层/核心黏度比应介于0.5-5之间,比较低的黏度比会导致核心穿透,高黏度比则会导致的模穴充填不良或是不同核心厚度。

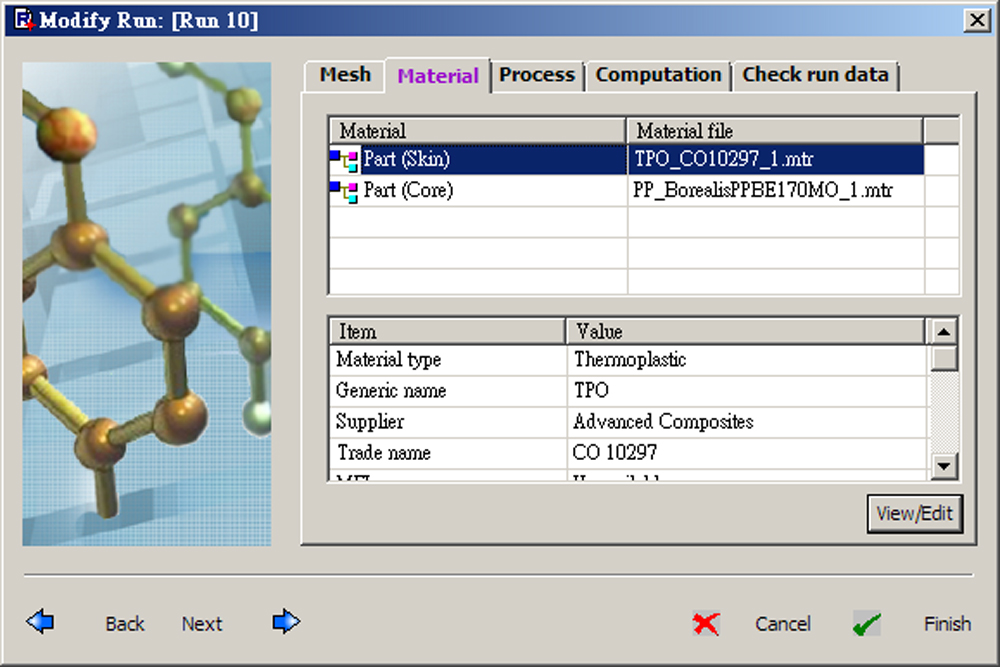

Step 1. 项目修改(Modify Run)对话窗口会显示出皮层/核心材料

Step 2. 点选“观看/修改” (View/Edit),材料精灵对话窗口即会出现并且显示项目所使用的材料。

Step 3. 点选材料右键并选择“加到比较列表”(Add to Comparison List)



Step 4. 在比较材料对话窗口中,用户可以用默认制程设定或是明确温度范围来进行比较。

Step 5. 在这里我们指定温度为230度C,并按下”确认“(OK)。

Step 6. 两个材料在230度C的黏度比较数据如图所示。在这个例子中,两个材料在大部分剪切率范围下的黏度类似。

Step 7. 除此之外也可以进行PVT特性比较,这个综合比较图显示当温度降低时两个材料有相似的收缩率。曲线的斜率也就是体缩率比例几乎相同,可以避免严重翘曲的情形发生。
