作品名称: 利用模流分析克服汽车窗户包边件的翘曲问题


公司: Dura Automotive Systems

团队成员: Bhargav Nadinla

作品大纲

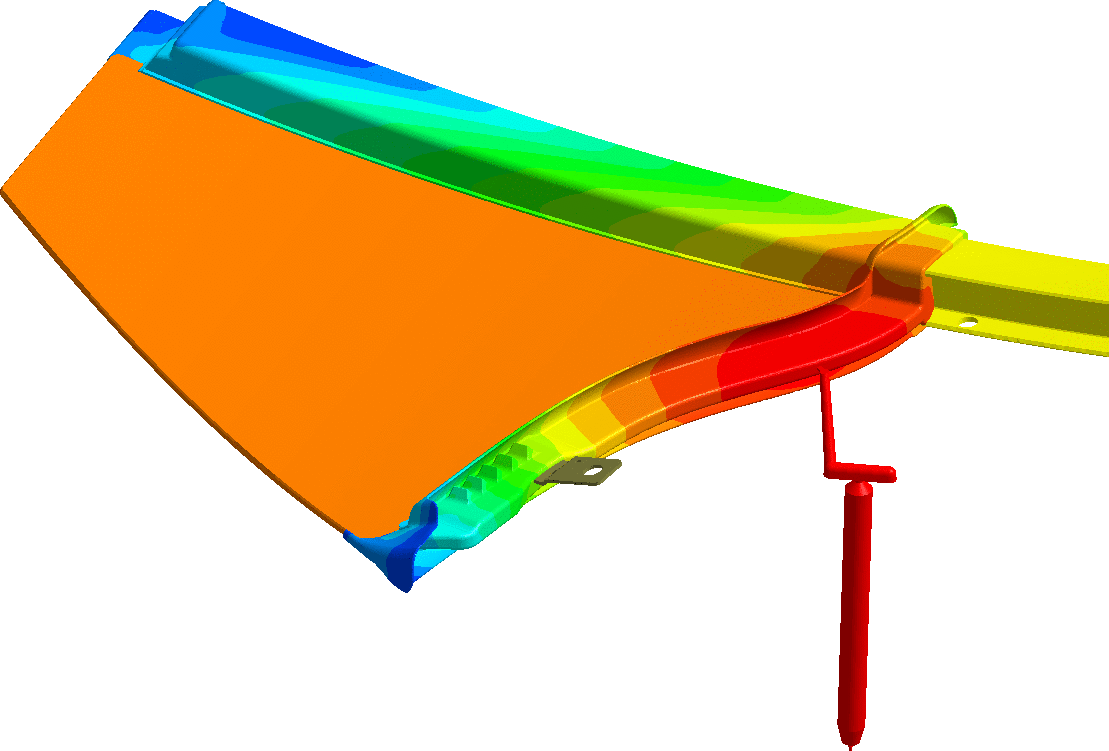

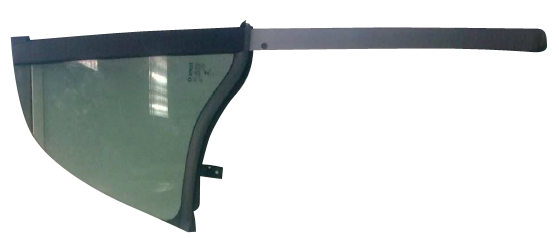

本案例产品为汽车窗户的包边件,包含三个嵌件:透明玻璃、玻璃滑道 (GRC)及小的铝嵌件。玻璃滑道的变形造成产品无法满足间隙面差的要求,进而导致组装困难。Dura Automotive工程师利用Moldex3D找出变形的主因,由于PVC厚壁和GRC接触,导致产品功能问题。Dura Automotive工程师于是利用ABS嵌件来减少产品厚度与变形,同时保有强度。透过Moldex3D模拟工具辅助,Dura Automotive 能有效优化产品设计,进而改善翘曲,顺利进行产品组装。

挑战

  • 翘曲导致组装困难
  • 凹痕
  • 缩短冷却时间

解决方案

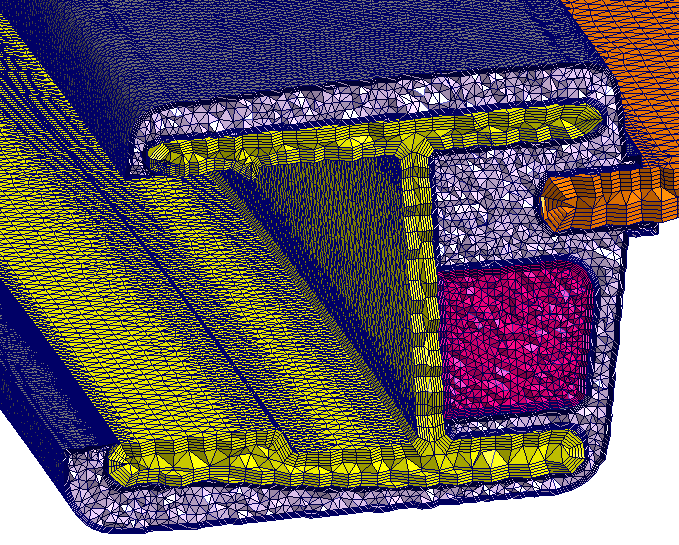

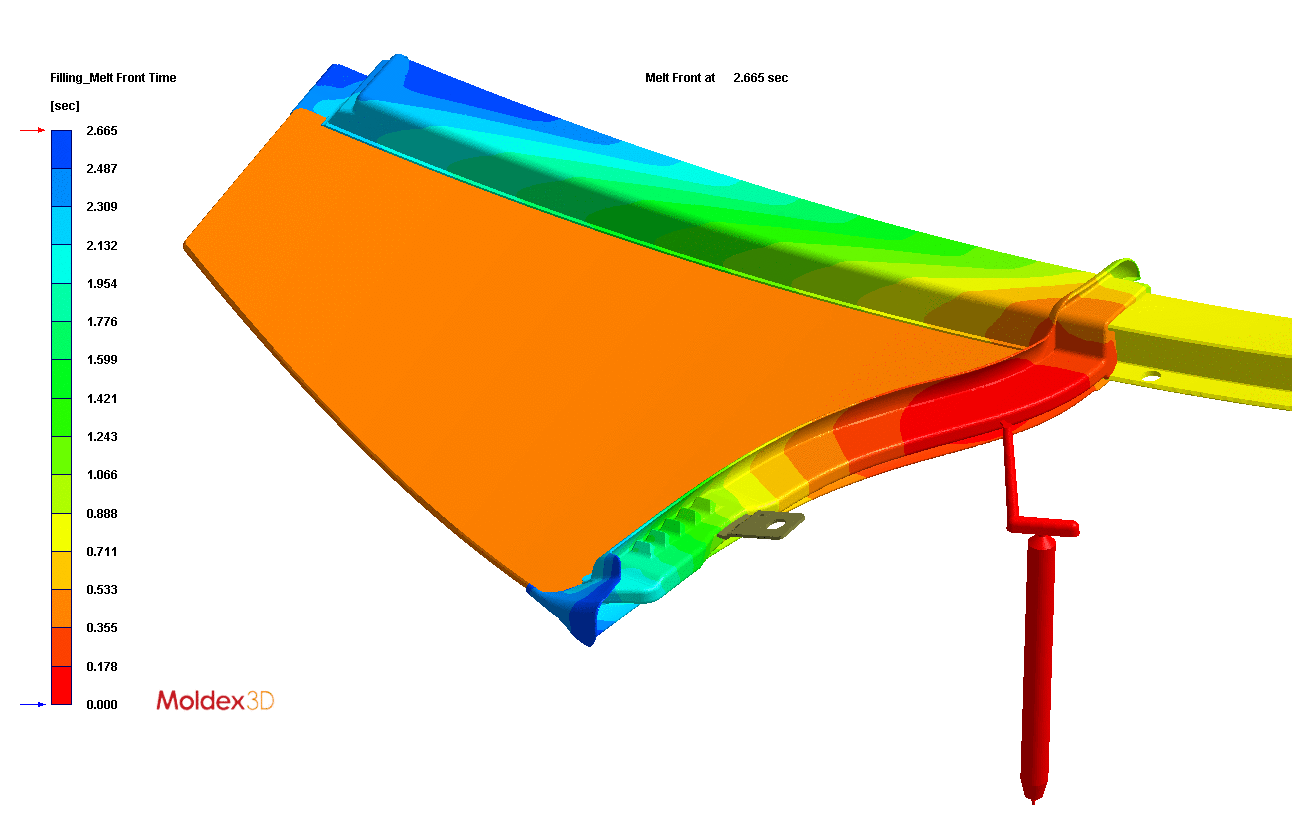

Dura Automotive利用Moldex3D检视造成产品变形的原因。根据仿真的结果显示,共有几个原因导致玻璃滑道变形: 1) PVC壁面接触GRC; 2) 积热导致高收缩; 3) 体积收缩不均; 4) 冷却不足。Dura使用Moldex3D验证产品设计变更方案,发现将ABS嵌件放在肉厚处不但不会减弱产品强度,同时能减少GRC厚度近85%。Moldex3D协助Dura Automotive找出影响变形的原因,并且验证优化后的方案是否能有效降低翘曲、凹痕及优化成型周期。

效益

  • 改善流动平衡

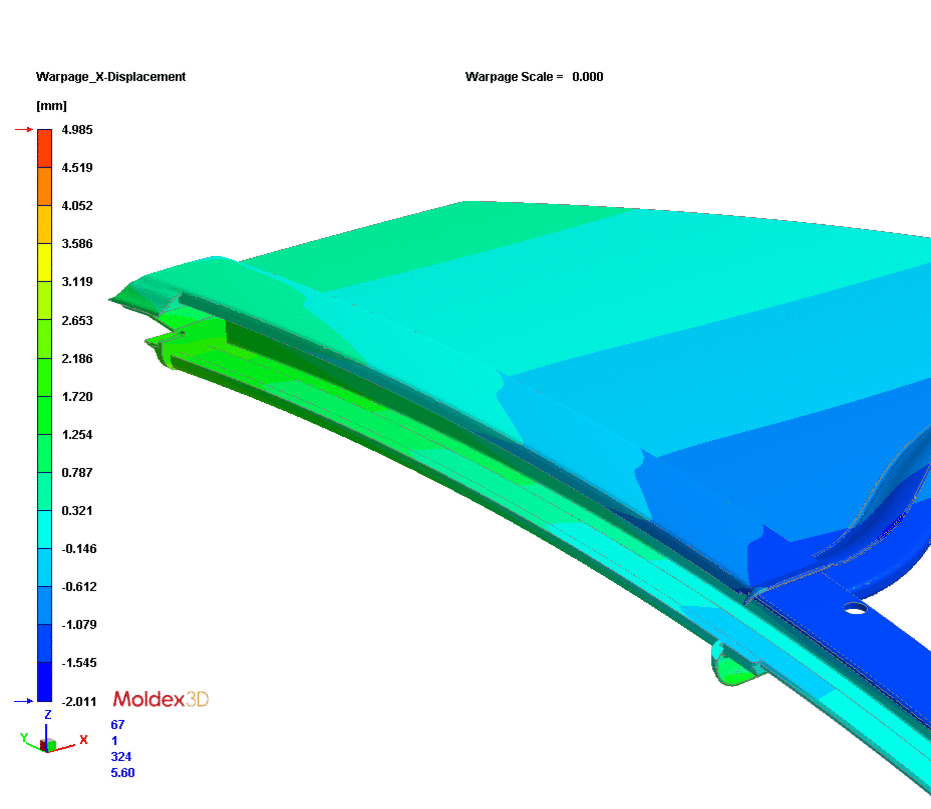

  • 降低X方向变形量80%,满足间隙面差需求,顺利进行组装
  • 消除凹痕

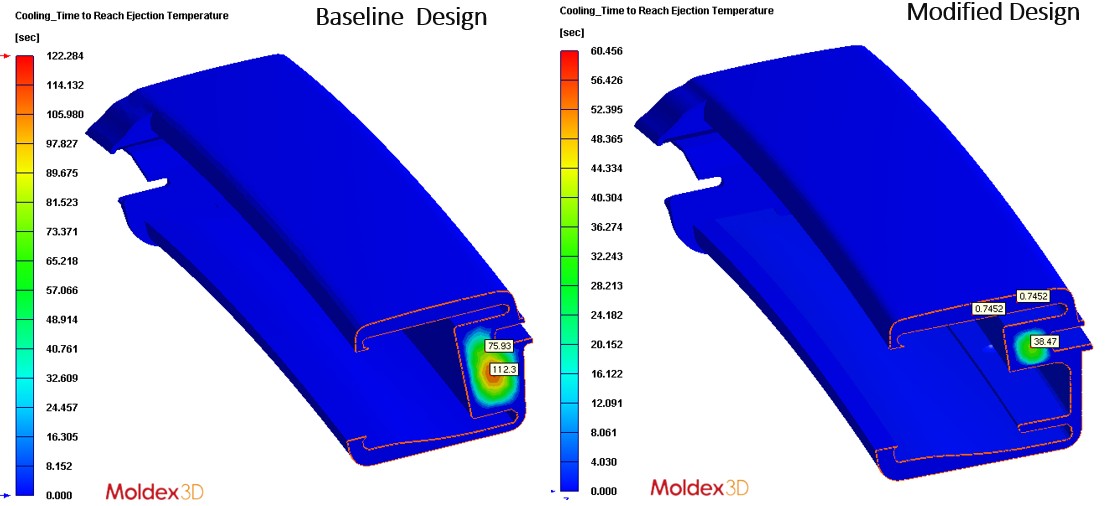

  • 缩短冷却时间66%
  • 缩短开发周期
